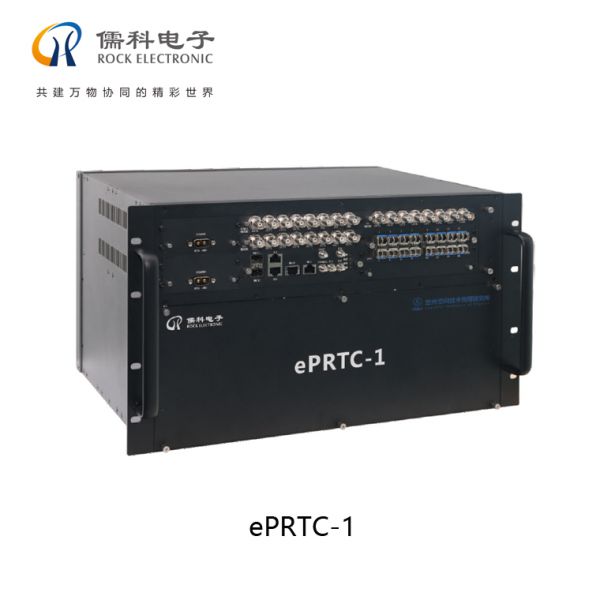

EPRTC-1 是目前业界第一台独立运行的高性能主用参考时间源, 它不仅可以满足独立运行状态下跟踪GNSS时,相对于UTC偏差优于30ns,也可以在保持状态下,守时精度满足ITU-T G.8272.1标准。
EPRTC-1 型高性能主用参考时钟可以提供各行各业所需的所有授时服务。强大的工业级处理器可满足大容量授时服务需求。设备支持北斗、GPS、GLONASS、Galileo模式和混合模式。由于超高的时频性能,还可用于对区域GNSS性能进行监测。
为了方便用户管理设备,本设备支持SSH远程登陆管理、本地串口管理、远程SNMP管理多种管理方式。
主要功能:
新版本亮点:
● 新增铯钟输入
● 跟踪性能<30ns(GNSS锁定30天)
● 保持性能<70ns(锁定30天,保持14天)
● 满足T-REC-G.8272.1-201611协议
● 支持多种子卡输出(10MHz、1PPS+TOD、E1等)
● 支持16路1Gb(SFP)子卡
特性-1
● 支持多频GNSS接收机
● 内置铯原子钟
● 支持多种参考输入(GNSS、1PPS+TOD、1PPS、E1、PTP、10MHz)
● 支持多种参考源自动切换功能
● 具备参考源无缝切换功能
● 满足YDT 2879-2015 OAM 5.2.2/5.3/5.4标准
● 支持10MHz正弦波、方波输出
● 支持1PPS秒脉冲输出
● 满足中国移动TD_TOD协议规范20100105标准
● 支持PTP功能(满足多种标准:YD/T 2879-2015、ITU-T G.8265.1、ITU-T G.8275.1、
ITU-T G.8275.2、ST 2059-2、Telecom2008)
● 具备NTP功能
支持一级、二级时钟工作方式
支持广播、单播、对等多种工作模式
支持安全加密(MD5)、访问权限控制等
● 支持参考输入性能监测(FREQ、MTIE、TDEV)
特性-2
● 支持两路1Gb(SFP)
● 具备SyncE(支持SSM,G.8262)
● 支持SNMP(v1、v2c、v3)管理
● 支持本地串口管理、远程SSH管理
● 支持IPv4、IPv6、VLAN等网络特性
● 支持设备操作记录、告警等日志
● 支持远程程序升级
技术指标:
输入 |
|
GNSS |
|
北斗B1I,B2I |
|
GPS L1C/A , L2C |
|
GLONASS L1OF , L2OF |
|
Galileo E1B/C , E5b |
|
L-BAND |
|
通 道 |
184 |
天线馈电 |
+3.3VDC |
连 接 器 |
SMA-F |
本地振荡器 |
|
恒温晶振( 标配) |
|
保持能力 |
10us ( 24 小时) |
铷原子钟( OPTION010 ) |
|
保持能力 |
500ns(24 小时) |
1PPS输入(IO3) |
|
输入电平 |
TTL / LVTTL |
连 接 器 |
SMA-F |
10MHz方波输入( IO4 ) |
|
输入电平 |
TTL / LVTTL |
连 接 器 |
SMA-F |
铯钟10MHz输入 |
|
GNSS 锁定30 天后跟踪铯钟 |
|
守时性能 |
< 70ns ( 14 天) |
输出 |
|
10MHz正弦波输出( 10MHz输出) |
|
准 确 度 |
< 1E-12(24 小时平均) |
稳 定 性 |
< 5E-12@1s |
幅 度 |
1V RMS |
阻 抗 |
50 Ω |
连 接 器 |
SMA-F |
10MHz方波输出( IO4 ) |
|
准 确 度 |
< 1E-12(24 小时平均) |
稳 定 性 |
< 5E-12@1s |
电 平 |
TTL/LVTTL |
阻 抗 |
50 Ω |
连 接 器 |
SMA-F |
1PPS输出(IO3) |
|
电 平 |
TTL/LVTTL |
精 度 |
≤ 30ns(RMS) |
上 升 沿 |
≤ 10ns |
脉 宽 |
可调节( 1~100000 ) us |
连 接 器 |
SMA-F |
1PPS+TOD输入输出(可配置) |
|
满足中国移动TD_TOD协议规范20100105 标准 |
|
电 平 |
Rs422 |
NTP( V3 、V4 ) |
|
接 口 |
一路1Gb ( RJ45 )、两路1Gb ( SFP ) |
同步精度 |
局域网内<10ms ,城域网<50ms |
响应能力 |
≥ 8000 个/ 秒 |
PTPv2 |
|
接 口 |
两路1Gb ( SFP ) |
支持以太网, IPV4 , IPV6 , VLAN |
|
支持二层组播, UDP 组播、单播 |
|
支持端到端,对等延迟补偿机制 |
|
满足标准 |
YD/T 2879-2015 |
ITU-T G.8265.1 |
|
ITU-T G.8275.1 |
|
ITU-T G. 8275.2 |
|
ST 2059-2 |
|
Telecom2008 |
|
SyncE |
|
支持SSM |
|
满足G.8262 相关要求 |
管理 |
SSH 远程登录管理(网口1 ) |
本地串口CLI 管理 |
网络特性 |
IPv4 、IPv6 |
DHCP Client , DHCPv6 |
NTPv3 、NTPv4 ( Broadcast 、Peer 、 Server 、MD5 ) |
PTPv2 ( YD/T 2879-2015 、ITU-T G.8265.1 、ITU-T G.8275.1 、ITU-T G.8275.2 、ST 2059-2 、 Telecom2008 ) |
SyncE ( SSM , G.8262 ) |
SNMPv1 、v2c 、v3 |
CLI ( SSHv2 ) |
VLAN |
SFTP 、SCP |
设备外形及工作环境 |
|
电源输入 |
|
直流: -48VDC |
选配两路 |
前面板 |
|
网口3 ( RJ45 ) |
远程SSH 管理、NTP |
网口1 、2 ( SFP ) |
PTP/NTP |
IO1 、IO2 |
1PPS+TOD 输入输出(可配置) |
串口1 |
本地管理( RS232 ), RJ45 |
GNSS (双频), SMA-F |
|
10MHz 输出 |
正弦波输出, SMA-F |
IO3 |
1PPS 输入输出(可配置), SMA-F |
IO4 |
10 方波输入输出(可配置), SMA-F |
RSV |
保留 |
机箱尺寸:6Ux440x320mm( 高x 宽x 深) |
|
设备运行环境 |
|
工作温度 |
-20 ℃~ +60 ℃ |
储存温度 |
-40 ℃~ +85 ℃ |
子卡名称 |
子卡说明 |
||
16 路1Gb(SFP) 输出板 |
输入输出信号 |
PTP/NTP 数据包 |
|
物理层速率 |
1000Mb/100Mb 兼容 |
||
连 接 器 |
光口/ 电口SFP 通信模块,最多支持16 路,可同时选配光口及电口模块 |
||
10MHz 多功能输入输出板 |
输 入 信 号 |
1 路10MHz 正弦波 |
|
输 出 信 号 |
1 路PPS+6 路10MHz 正弦波 |
||
电 平 |
10MHz 正弦波输入 |
10dBm ± 3dBm |
|
PPS 输出 |
TTL/LVTTL |
||
10MHz 正弦波输出 |
10dBm ± 3dBm |
||
PPS 上升沿 |
≤ 10ns |
||
脉 宽 |
可调节( 1~100000 ) us |
||
连 接 器 |
BNC-F*8 |
||
阻 抗 |
50 Ω |
||
E1 输出板 |
电 平 |
满足G.703 标准 |
|
载 频 |
2.048MHz (± 50ppm 频率稳定度) |
||
连 接 器 |
BNC-F*8 |
||
阻 抗 |
75 Ω |
||
E1 输入输出板 |
输入信号 |
4 路E1 信号 |
|
输出信号 |
4 路E1 信号 |
||
电 平 |
满足G.703 标准 |
||
载 频 |
2.048MHz (± 50ppm 频率稳定度) |
||
连 接 器 |
BNC-F*8 |
||
输入/ 输出阻抗 |
75 Ω |
||
1PPS+TOD 输出板 |
输出信号 |
8 路差分(1PPS+TOD) 信号, 满足中移动标准 |
|
电 平 |
RS422 |
||
PPS 上升沿 |
≤ 50ns |
||
连 接 器 |
RJ45*8 |
||
TTL 输出板 |
输出信号 |
8 路PPS/IRIG-B(DC)/TOD输出(可选配其中一种模式) |
|
电 平 |
TTL |
||
PPS 上升沿 |
≤ 10ns |
||
连 接 器 |
BNC-F*8 |
||
阻 抗 |
50 Ω |
||
IRIG-B(AC) 输出板 |
输出信号 |
8 路IRIG-B码交流信号 |
|
电 平 |
满足GJB 2991A-2008 标准 |
||
连 接 器 |
BNC-F*8 |
