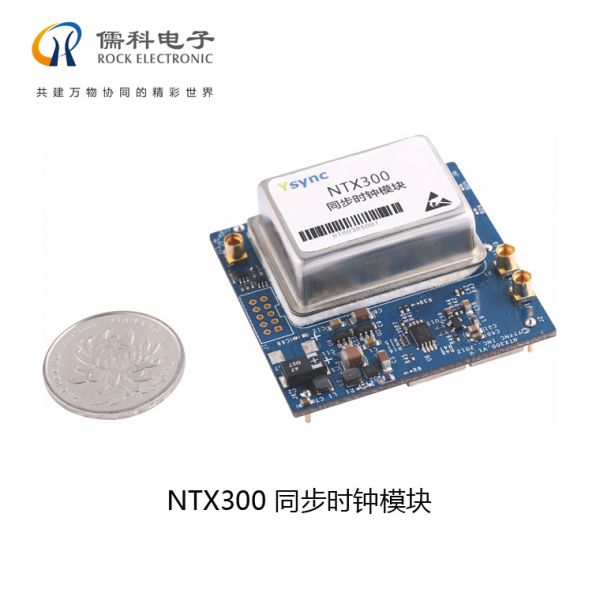

NTX300代表着下一代的高精度GPS时钟板的新概念,模块采用50x50mm的尺寸与高稳恒温晶振的尺寸相当,采用引脚设计,方便用户将模块安装在自己的电路板上与使用恒温晶振一样使用时钟板。额外的输入输出连接器安置在模块的正面方便用户连接并扩展用户的实际需求。
使用NTX300与使用恒温晶振或铷原子钟一样简单方便,但NTX300具有比铷钟或恒温晶振更好的长期稳定性,GPS有效提升了恒温晶振的温度特性并对老化进行了补偿。
模块不仅可以使用内置的GPS接收机进行驯服,还可跟踪外部输入的参考1PPS信号,内置的串口方便用户查询设备工作状态,授时质量等。
主要功能:
- 12通道GPS/北斗卫星接收
- 定时精度:≤30ns
- 保持精度:
NTX300,<±8us,
NTX400,<±2us,
- 1PPS输入
- 10MHz、1PPS输出
- NMEA信息输出
- 采用高稳晶振作为本振
NTX300产品规格指标:
输入: |
|
GPS输入x1: |
|
连接器: |
MMCX |
电压: |
5Vdc |
频率: |
1575.42MHz |
阻抗匹配: |
50ohm |
1PPS输入x1: |
|
连接器: |
MMCX |
电平: |
LVCMOS |
电源输入x1: |
|
电源输入: |
2Vdc |
开机功耗: |
<7w@25℃ |
稳态功耗: |
<4w@25℃ |
纹波要求: |
100mv(峰-峰) |
引脚: |
Pin5 |
输出: |
|
10MHz输出x1(可选): |
|
波形: |
方波 |
电平: |
LVCMOS |
频率精度: |
1E-12锁定GPS24小时平均 |
短稳: |
<1E-11@1s |
引脚: |
Pin3 |
10MHz输出x1(可选): |
|
波形: |
正弦波 |
电平: |
1Vrms |
频率精度: |
1E-12锁定GPS24小时平均 |
短稳: |
<1E-11@1s |
引脚: |
Pin3 |
1PPS输出x1: |
|
上升沿: |
<5ns |
阻抗匹配: |
50ohm |
电平: |
LVCMOS |
短稳: |
<1E-11@1s |
连接器: |
MMCX |
串口及时间信息x1: |
|
时间格式: |
NMEA信息 |
波特率: |
57600bps |
电平 |
:LVCMOS |
信息内容: |
GPS状态、模块状态 |
引脚: |
Pin7(Tx)Pin8(RX) |
锁定指示x1: |
|
电平: |
LVCMOS |
功能: |
设备工作正常 |
引脚: |
Pin, 6 |
性能技术指标 |
|
1PPS授时精度 |
|
跟踪精度 |
<30ns(跟踪GPS 24小时均方根值) |
保持精度 |
<8us(7天连续跟踪GPS,温漂<±2℃) 可选<2us/天,型号:NTX400 |
10MHz频率精度 |
|
跟踪精度 |
<±1E-12(跟踪GPS 24小时均方根值) |
保持精度 |
<±5E-10(7天连续跟踪GPS,温漂<±2℃) |
工作环境 |
|
操作温度: |
-40℃ ~ +75℃ |
储存温度: |
-55℃ ~ +85℃ |
NTX300引脚定义: |
||
序号 |
功 能 |
引脚类型 |
1 |
内部无连接 |
N.C. |
2 |
外壳地 |
EMC/EMI |
3 |
时钟输出 |
输出 |
4 |
地 |
电源 |
5 |
+12VDC输入 |
电源 |
6 |
BITE |
输出 |
7 |
串口输出 |
输出 |
8 |
串口输入 |
输入 |
9~23 |
保留 |
保留 |
24 |
信号地 |
可有效降低信号杂散 |
J1 |
GPS天线输入 |
输入(5VDC天馈) |
J12 |
外部PPS输入 |
输入 |
J13 |
本地PPS输出 |
输出 |
